יצרן חיישני CYNDAR - חברה בינלאומית

מציע הזמנות קמעונאיות וכמויות גדולות, איכות אמינה ושירות מעולה

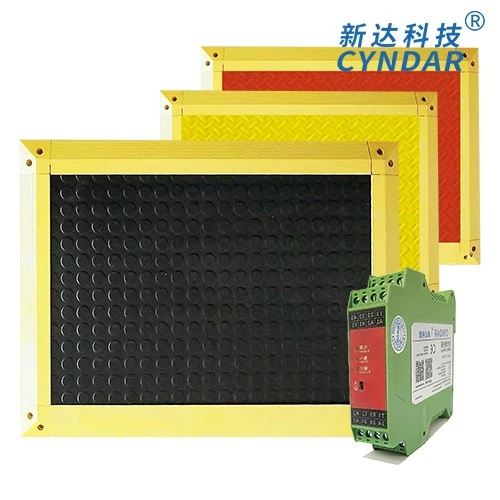

מחצלת בטיחות-מותג CYNDAR

PSM4-300*1200-FBK

שם: מחצלת בטיחות
מחצלת שחורה דגם: PSM4-300*1200-FBK
רוחב מחצלת חיישן: 300 מ"מ
אורך מחצלת חיישן: 1200 מ"מ
מידות התקנה כוללות: 390 מ"מ*1290 מ"מ (כולל קטע סגסוגת אלומיניום צהובה, שאין לו פונקציונליות חישה)
כוח ההדק: 35 ק"ג
חומר: לוחית בסיס PVC + לוח מגע גומי (מחצלת קשיחה)
אורך כבל: 3 מ'
ליבות חוט: 4 ליבות

אביזרים אופציונליים: ממסר בטיחות
דגם: SRC106
ספק כוח: 24V DC
פלט: רגעי 3 NO + רגעי 1 NC
איפוס: איפוס אוטומטי וידני

הערה: אין לחבר את המחצלת ישירות למקור מתח. מתח יתר וזרם עלולים לגרום לשחיקה פנימית. מומלץ ממסר בטיחות.

-01-3

אם אתה דורש חיבור של מספר מחצלות בסדרה עם מכשיר אחד, אנא צור קשר עם שירות הלקוחות ואנו נספק לך שרטוט לאישורך.

למפרטים נוספים, עיין במדריך למשתמש וצור קשר עם שירות הלקוחות.

תרחישי יישום ספציפיים
מחצלות בטיחות בתחנות עבודה רובוטיות וקווי ייצור אוטומטיים**
בקווי ייצור אוטומטיים כגון רובוטי ריתוך ומכונות הרכבה, מחצלות בטיחות של CYNDAR ממוקמות בדרך כלל סביב מכונות או באזורי פתח. כאשר מפעיל או חפץ זר חודר לאזורים אלו ועובר על המחצלת, המחצלת מאותתת מיד למכונה לעצור, ומונעת התנגשויות או תאונות צביטה.

תרחישי היישום של חיישני בטיחות CYNDAR רחבים מאוד, ועומדים בעיקר במניעת תאונות ומשפרים את יעילות הייצור.

תיאור מבנה דגם מחצלת בטיחות

PSM4- A * B - CDEF - G - H

	A	B	C	D	E	F	G	H
דֶגֶם	רוֹחַב	מֶשֶׁך	מספר חיבורים	תיאור הגודל	תצורת צבע/חומר	תצורת נגד	אורך כבל	בַּקָר
PSM4 (ברירת מחדל)	L2: רוחב כרית בטיחות	L1: אורך כרית בטיחות	L1: לא כותב	ת: לאחר התקנת המסגרת החיצונית	ב: משטח גומי שחור (ברירת מחדל)	K: כבל 4 ליבות (ברירת מחדל)	3 מ': תצורה סטנדרטית. לא כותב (ברירת מחדל)	SRC: ממסר בטיחות
PSM6			2: חברו 2 חלקים	F: גודל שטיח נטו, נדרשת מסגרת נוספת	Y: PVC צהוב (דפוס)	KF: 2 סטים של 2 ליבות	6 מטר: כבל 6 מטר
PSM11			3: חברו 3 חלקים	P: גודל שטיח נטו, ללא מסגרת חיצונית	H: PVC אדום (תבנית)	R: עם נגד מסוף (8.2KΩ)	8 מטר: כבל 8 מטר
			4: חברו 4 חלקים	S: סוג מותאם אישית

מחצלת בטיחות פרמטרים בסיסיים
התאם לטווח הזיהוי	הוא מתאים לאנשי בדיקה בתנאי עבודה כלליים ואינו יכול לעמוד בריסוק הרכב ובפגיעת חפצים כבדים.
אירועי שימוש מומלצים	מתאים להגנת בטיחות באזורי הפעלת כוח אדם; דגם PSM4 - רגיל, הלוח הקשיח עמיד יותר-שחיקה ועמיד, ומתאים לצד אחד גדול מ-400 מ"מ (ברירת המחדל היא PSM4 ללא הוראות); PSM6 - רפידה רכה, מגיבה יותר, לא-ניתנת לכיפוף, מתאימה לגדלים קטנים; PSM11 - מרופד רך, דק יותר, לא-ניתן לכיפוף, מוגבל לגובה למיקומים צרים;
תעשיות ישימות	תעשיית הנייר, תעשיית האלקטרוניקה, קווי ייצור לריתוך רכבים, קווי ייצור של פרזול, יישומים תעשייתיים כלליים ומשטחי משטחים אוטומטיים ויישומים תעשייתיים קלים וכבדים אחרים
מידות (מחצלת רשת)	טווח רוחב מותאם אישית: 200 מ"מ-1000 מ"מ טווח אורך מותאם אישית: 200 מ"מ-2000 מ"מ				חומר פני השטח-PSM4	גומי PSM4-(חלקיקים שחורים למניעת החלקה-) או PVC (דוגמאות אדומות וצהובות למניעת החלקה);
טופס איטום קצוות	איטום קצה אלומיניום צהוב				חומר פני השטח-PSM6, PSM11	סוליה קשה
עומס מקסימלי מותר (8 שעות)	פחות או שווה ל-400N/cm2				חיים מכניים PSM4	＞1,000,000
לחות מרבית (23 מעלות)	95% (עיבוי)				חיים מכניים PSM6	＞800,000
טמפרטורת הסביבה (סביבת שימוש)	-5 מעלות עד 55 מעלות (ללא ציפוי או עיבוי)				חיים מכניים PSM11	＞700,000
טמפרטורת הסביבה (סביבת אחסון)	-10 מעלות עד 60 מעלות				כֶּבֶל	כבל 4 ליבות*0.32² ממוגן, תקן 3M (ניתן להתאים אישית ולהאריך)
כוח מפעיל	PSM4-35 ק"ג למבוגרים		PSM6/11-20 ק"ג למבוגרים		סוג פלט	2NO (פאסיבי פתוח בדרך כלל)
רמת הגנה	IP65				חיבור לסדרה	מותר חיבור סדרתי של פחות מ-5/6 בלוקים (או לא יותר מ-4-5 מ"ר)
עוֹבִי	PSM4-14 מ"מ	PSM6-15 מ"מ		PSM11-11 מ"מ	מתח מקסימלי של הבקר	DC24V (באמצעות בקרת 0V)
זמן תגובה	＜30ms				מיתוג זרם\\מתח	מקסימום 100mA \\5V
מִשׁקָל	בערך 20 ק"ג/מ"ר				שטח בלוק בודד מותר	1.5m²
להתאים ל יישום סטנדרטי	מערכת ההגנה הבטיחותית הלא-מבודדת המורכבת מחצלת בטיחות וממסר בטיחות SRC106 עומדת בתקנים הבאים.EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1
