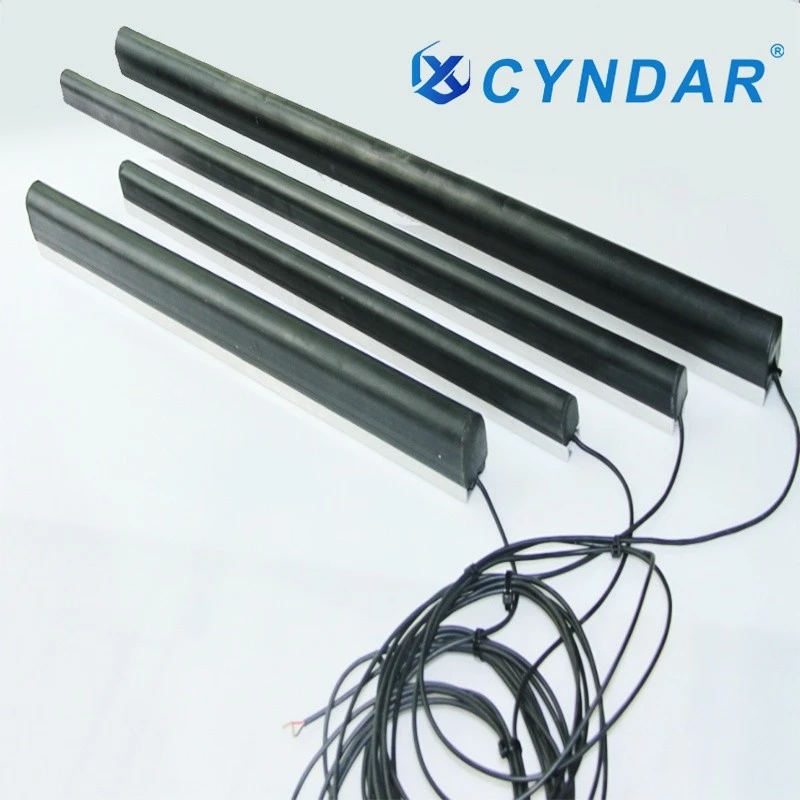

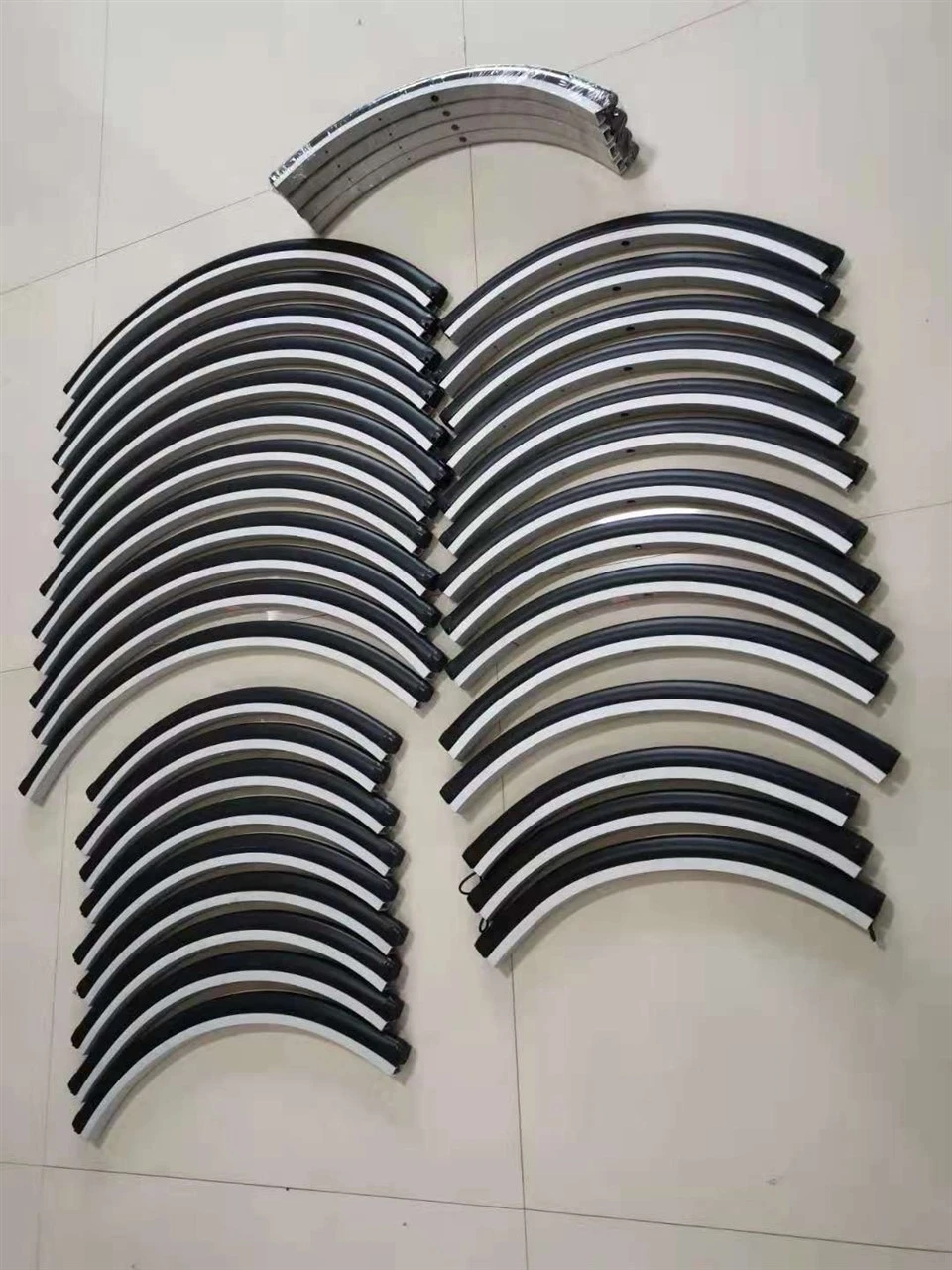

קצוות בטיחות-מותג CYNDAR
- SE2528-L (אורך במ"מ)-04K (תצורה טכנית)-2 מטר (אורך כבל במ"מ)
- שם: Safety Edge

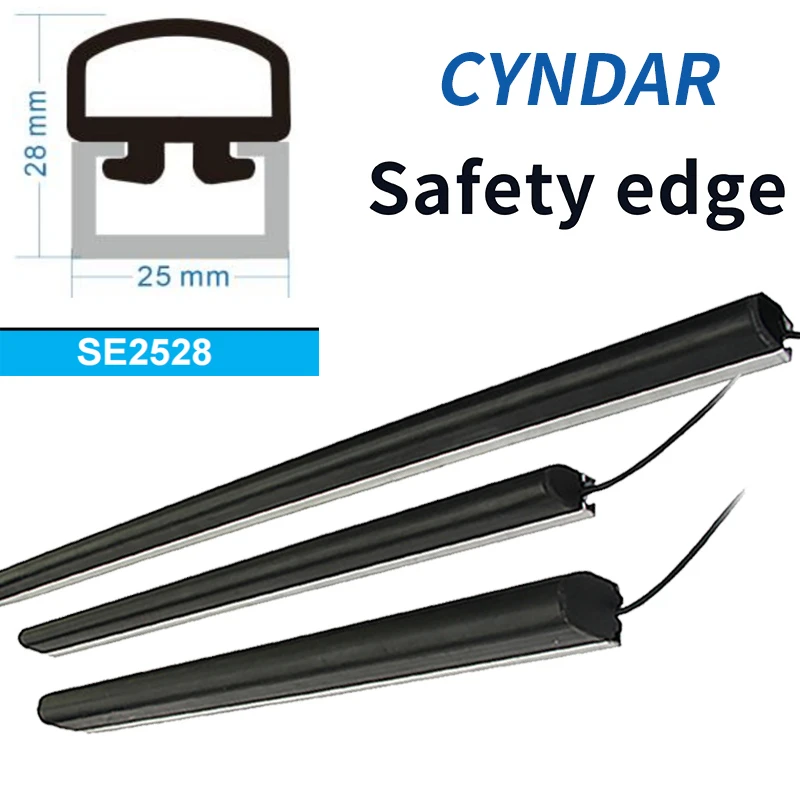

- דגם מארז: SE2528-1000-04K-2m
- אורך קצה:1000 מ"מ
- סוג כבל ותצורה טכנית:לידים תחתונים כפולים, סוג K-
- אורך כבל:כבל 2 מ' לכל צד (2 ליבות)
- פרופיל סגסוגת אלומיניום:פרופילים העולים על מטר אחד יפוצלו למספר פרופילים לצורך קלות התחבורה; הרצועה נגד-התנגשות נשארת מקשה אחת
-
ניתן להתאים אישית את רצועת הפגוש ואת אורך הכבל.
ניתן לחבר לממסרי בטיחות או לבקרי מגע.
למפרטים נוספים, עיין במדריך למשתמש וצור קשר עם שירות הלקוחות.
חוד הבטיחות של CYNDAR:המכונה גם מתג קצה, הוא מתג רגיש ללחץ בצורת רצועה-בצורת-גמישות. הוא משתמש בעיצוב מכני, עם מגעים סגורים בדרך כלל כאשר אינו מופעל, ונפתח עם הפעלת לחץ. הוא יכול לשלוח אות במהירות לעצירת הציוד והוא נמצא בשימוש נרחב בסוגים שונים של ציוד בהם קיים סכנת ריסוק או גזירה.
אביזרים אופציונליים
ממסר בטיחות
דגם: SRC106
ספק כוח: 24V DC
פלט: 3 אנשי קשר מיידי פתוחים בדרך כלל + 1 איש קשר מיידי סגור בדרך כלל
בדיקה עצמית של-ערוץ כפול-
איפוס: איפוס אוטומטי וידני
בקר קצה (דגם חסכוני)
דגם: SEC-A67
בדיקה עצמית-ערוץ יחיד-
צד אחד של המגע דורש נגד חיצוני של 8.2KΩ
פלט: 1NC + 1NO
איפוס: איפוס ידני אוטומטי הערה: אין לחבר את מגע הבטיחות ישירות לאספקת החשמל. מתח וזרם מרביים: DC24V/100mA. אם לא רצויים ממסר בטיחות/בקר קצה, ניתן לשלוט בו באמצעות המסוף השלילי של ממסר ביניים DC24V או 12V.
יישומים בתעשייה
תכונות ויתרונות:
קל להתקנה
עשוי מגומי EPDM - עמיד להזדקנות, עם עמידות טובה לאוזון, עמידות בפני מזג אוויר ועמידות בפני קורוזיה כימית מסוימת.
יישומים:
יישומים: פסי קצוות בטיחות הם התקני חישת לחץ- המשמשים למניעת פציעות ריסוק. הם מותקנים בקצה המוביל של דלתות גדולות או מכונות נעות (כגון מכונת CNC או תריסי גלילה).
בחירת דגמי קצה בטיחות
1. תיאור מבנה הדגם
|
מבנה דגם |
A |
B |
C |
D |
F |
|
תֵאוּר |
קוד דגם |
מֶשֶׁך |
שיטת יציאה ותצורה טכנית |
אורך כבל |
בַּקָר |
|
הערות |
ראה תרשים מבחר P2 |
יחידה: מ"מ |
תקן 0.4 מ' |
SRC A67 IR |
קוד דגם-: כגון SE2527,SE2540,SE3547,SE3050וכו'
ב- תיאור אורך: במילימטרים, למשל,SE2527-500, יש גם אורך של 500 מ"מ
C - תצורת שקע או התאמה אישית אחרת של צורה:
|
קוד1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
תמונה יוצאת |
|
|
|
|
|
|
|
|
|
קוד 2 להגדרת כבל, עיין בטבלה 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Explain |
מוביל ישר צד אחד אחת התכונות הסטנדרטיות |
מוביל תחתון S ingle אחת התכונות הסטנדרטיות |
מובילים ישרים משני הצדדים |
מובילים תחתונים כפולים |
מוביל צד בודד |
מובילי צד כפולים |
צורות אחרות מותאמות אישית |
|
Tהוראות תצורה אכניות
בחר את תצורת טכנולוגיית הקו היוצא בהתאם לבקר התצורה
|
קוד תצורה יוצא |
לְהַסבִּיר |
דיאגרמת מעגלים פנימית |
סוג שקע |
הוראות חיווט |
|
סוג R |
מערכת 2-חוטים. נגד מובנה |
|
01,02,05 (עופרת צד אחת) |
נגד 8.2KΩ מובנה-; ניתן לחבר לממסר בטיחות SRC106 או בקר קצה SEC-A67 (עם זיהוי שבירת חוט). ניתן לחבר ממסר ביניים (ללא זיהוי שבירת חוט) |
|
סוג K |
מערכת 4 חוטים.ניתן לחבר נגד חיצוני.2 סטים של נקודות NO פסיביות |
 |
03,04,06 (הובלות דו-צדדיות-) |
ניתן לחבר נגד חיצוני ולאחר מכן לצייד בממסר בטיחות SRC106 או בקר קצה מגע SEC-A67 (עם זיהוי שבירת חוט); ממסר ביניים DC24V, PLC- (בקרת 0V). |
|
סוג NC |
מערכת 2 חוטים.NC. |
 |
01,02,05 (עופרת צד אחת) |
פלט NC, זמין רק עבור הדגמים SE1604/SE1622; זה קשה יחסית ודורש עיוות של 1-3 סנטימטרים כדי להפעיל, עם רדיוס R מינימלי של 770 מ"מ; ניתן לחבר לממסרי ביניים, PLCs, ממסרי בטיחות (דגם: SRC106, אנא בקש מאיש המכירות את מדריך הנגד Chuzhi) |
אאוט ותצורה טכנית
D- אורך כבל:
|
קוד |
לא כותב |
1m |
2m |
3m |
4m |
מספר מ |
|
Explain |
אורך 0.4 מ' |
אורך 1 מ' |
אורך 2 מ' |
אורך 3 מ' |
אורך 4 מ' |
אורך מטר מותאם אישית |
E- אפשרויות בקר:
|
|
סוג אבטחה |
סוג בטוח וחסכוני |
אין מעגל בטיחות |
אין ממסר |
|
קוד |
SRC |
A67 |
IR |
|
|
Explain |
ממסר בטיחות יש לו פונקציית ניטור ניתוק ועומד ברמת הבטיחות; יש לו פונקציית איפוס. התייחסות לפרמטר P5: ניתן לבחור את תצורת הפלט רק כסוג R (עד שני קצוות מגע) או מסוג K (ניתן לחבר קצוות מרובים בסדרה) |
בקר קצה SEC-A67 עם ניטור שבירת חוט; ניתן למצוא פרמטרים ב-P9; ניתן לבחור תצורת קו רק כ-R (קצה מגע אחד) או מסוג K (ניתן לחבר מספר קצוות מגע בסדרה) |
ממסר סליל אין ניטור ניתוק: אין הגבלות על תצורת השקע |
לא כותב |
תיאור הדגם
הוראות חיתוך אלומיניום: למשלוחים מחוץ לסין, קטעי אלומיניום העולה על מטר אחד ייחתכו לשני חלקים, וישאירו את הרצועה נגד התנגשות שלמה. אם לא נחתך, אנא צור קשר עם המשלח לאיסוף אישי-.
דוגמה לדגם:SE2527-3000-02R-2m-SRC. זה מציין את דגם ה-SE2527, באורך 3000 מ"מ (חלק האלומיניום יחובר ל-2-3 חלקים, פס הגומי יישאר מקשה אחת), מוביל תחתון בודד, 2 מטרים של חוט חיבור, נגד מובנה של 8.2kΩ וממסר בטיחות SRC-106.
דוגמה לדגם:SE2527-3000-04K-A67. זה מציין את דגם ה-SE2527, באורך 3000 מ"מ (חלק האלומיניום יחובר ל-2-3 מקטעים, פס הגומי יישאר מקשה אחת), מובילים תחתונים כפולים, 0.4 מ' בכל קצה, נגדים חיצוניים המחוברים בעצמם, ובקר קצה SEC-A67.
דוגמה לדגם:SE2527-1000-RS. מציין דגם SE2527, אורך 1000 מ"מ (אלומיניום הוא חלק שלם), מותאם אישית לפי התרשים, שיטת החיווט כפי שמוצג בתרשים, נגד מובנה 8.2KΩ, אינו כולל בקר
2. תצורת חיווט קצה מרובה- עבור ממסרי בטיחות ובקרי קצה
שיטת חיבור סדרתית זו יכולה לחבר עד 10 קצוות בטיחות בסדרה, עם אורך קצה כולל של לא יותר מ-30 מטר ואורך כבל כולל של לא יותר מ-60 מטר.
שיטת חיווט בקר - N קצוות מגע בטיחותיים מחוברים בסדרה
3. תיאור אזור עיוור
אורך הכבל הוא 450 ~ 500 מ"מ, אשר ניתן להתאים אישית ולהאריך
קצה אחד של קו הבטיחות אינו אזור פעולה (אזור עיוור), והאורך הוא בערך 15~30 (מ"מ)
הקצה הלא יוצא של ה-Safety Edge הוא אזור מת, באורך של כ-5-10 (מ"מ)
איור 3 אזור עיוור
4.פרמטרים טכניים שלאדג' בטיחות
|
Project |
יתרון בטיחותי |
|
|
Dמצב זיהוי |
מצב חישת לחץ |
|
|
זווית אינדוקציה מקסימלית |
〈 90 מעלות |
|
|
כוח הדק (לפי מפרט ושימוש) |
גדול או שווה ל-20n ~70n (גודל קטן יותר, כוח הדק קטן יותר) |
|
|
מרחק ההדק |
3 ~ 5 מ"מ; NC: 10 ~ 20 מ"מ |
|
|
מיתוג זרם \\ מתח |
מקסימום 100מא \\5v |
|
|
מקסימום מתח הבקר |
Dc24v |
|
|
מצב אות 1 |
פַּסִיבִילֹא (לא מחובר ישירות לאספקת החשמל, עם ממסר בטיחות מיוחד ובקר Safety Edge יכול להיות פלט nc) |
רק אחד מהם פלט אות |
|
NCתְפוּקָה (רק לדגמי SE1604 ו-SE1622 יש פלט nc עם מרחק טריגר של 10-20 מ"מ) |
||
|
ספירת כניסות |
20,000 פעמים |
|
|
חומר שכבת ההגנה על פני השטח |
אלסטומר TPE, גומי epdm (שחור) |
|
|
טמפרטורת הסביבה |
-20 מעלות ~ 55 מעלות |
|
|
רמות הגנה |
IP65 (ניתן להתאמה אישית IP67) |
|
|
לחות מרבית (23 מעלות) |
95% (עיבוי) |
|
|
זמן תגובה |
13 אלפיות השנייה |
|
|
הבדל משותף |
± 3 מ"מ מתחת ל-1 מ'; ± 6 מ"מ מתחת ל-3 מ"מ; ± 15 מ"מ מעל 6 מ'; |
|
|
מרחק חור / עיקול |
סובלנות למרחק חור ± 0.5 ~ 1 מ"מ; סובלנות כיפוף ± 1~2 מ"מ |
|
|
רתמת חיווט סטנדרטית |
אורך: 40 ס"מ (ניתן להתאמה אישית); קוטר חוט: 3.5 מ"מ; חלק ליבת נחושת: 0. 25מ"מ2 ;גדול או שווה ל-60n |
|
|
מספר אורך / tanof |
אורך יחידה בודדת של 6 מ'; סדרה שאינה עולה על 5 גדילים |
|
|
חוזק דבק אחורי |
גדול או שווה ל-60n/mm |
|
|
מונע קורוזיה |
עמידות בפני חומצה קלה ואלקלי |
|
|
הסכמה עם |
מערכת מגע הבטיחות המורכבת מקצה בטיחות וממסר בטיחות של Tner-A31 \\ SRC106 \\ CDSR-DN1104 עומדת בתקנים הבאים. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
הערה: אנא פנה ליצרן למפרטים מותאמים אחרים
